ハカマ付ガラス引戸 6mm 単線 掘込式 ヨの字 ステンレス ヘアーライン
開口寸法:幅2000mm(2枚引戸:1000mm)、高さ1700mmまで
ガラス寸法目安:幅950mm、高さ1600mmまで

スタンダードなタイプのプランです
コレクションケースやお店の什器、ショーケース等幅広い用途で使用可能

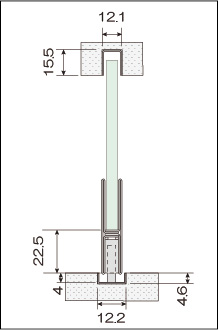

上レール、下レール、ハカマ(ベアリング含む)
フロートガラス、フロスト(タペストリー)ガラス
グレー色付ガラス、ブロンズ色付きガラス
強化ガラス加工 可
透明飛散防止フィルム貼り 可

透明(クリア)破損止、戸引手破損止、受付錠

ガタ付きガード

ガラス引戸を取り付ける場所の開口サイズを教えて頂ければ、
当方にて上下レールのサイズ及びガラス板のサイズを計算し納まるサイズ
でご提案させて頂きます

クリアランスが少ないため特に高さのサイズを正確に測ってください
念のため2~3か所サイズを測って頂いたほうがより確実です

取付に際し上レールは両面テープ・ボンドにより接着もしくは枠にビス止
めします。
下レールは両面テープ・ボンドにより接着します(下レールもビス止めも
可能ですが段差等ができるため推奨しておりません)
必須アイテムです
ハカマはベアリング及びガラスもセットした状態でお送りいたします
素材 長さ 価格(税別) カット代(税別)
ステンレス:ヘアーライン 2000mm 3,580円 400円
素材 長さ 価格(税別) カット代(税別)
ステンレス:ヘアーライン 2000mm 5,500円 400円
ハカマはベアリング及びガラスもセットした状態でお送りいたします
素材 長さ 価格(税別) カット代(税別) ベアリング2ヶ(税別)
ステンレス:ヘアーライン 2000mm 21,180円 1,500円 2,200円
ガラス種類もお選びいただけます
ガラス寸法、価格等はご返答の際にご提案させていただきます
通透明ガラスです

最も一般的で安価なガラスで、
通常はフロートガラスで特に
問題ありません
片面すりガラス調のガラスです

当社ではすりガラス調を外側と
し、引手加工もすりガラス調の
面から加工します
反対面でも可能です
熱線吸収板ガラス(グレー:黒色)です

スモークガラスとも呼ばれ、強
度や重量等はフロートガラスと
変わりません
熱線吸収板ガラス(ブロンズ:
茶色)です

スモークガラスとも呼ばれ、強
度や重量等はフロートガラスと
変わりません
【切断面処理】
切断処理は縦の両サイドの面を
取り磨き加工します(H二方糸
面磨き(最も綺麗な加工))

ハカマ部分及び上レール部分は
手切れ防止処理加工のみ
 【引手加工】
引手加工は船底彫りとなります

位置については基本的に高さ方
向はガラス板の中心に加工いた
します
万が一割れた際の安全対策として、ガラスはそれぞれ
強化ガラス加工や飛散防止フィルム貼り(透明)もできます
強化ガラスとは、ガラスを約700℃まで加熱した後ガラス表面に空気を吹きつけ、均一
に急冷し、表面に圧縮層を持たせたガラスです
上記により強度は3~5倍程度強くまた熱にも強く(耐熱温度200度程度)なります

強化加工しても見た目は変わりませんが、万が一割れた際も粉々になりますので破片で
大怪我をしないという意味で安全です
厚み5mm以上でも概ね1.5㎡以上の大きいサイズのガラスを使用する場合は透明飛散防
止フィルム貼りをお勧めいたします

万が一割れた際でも破片が飛び散らないため安全です

通常は内側(引手加工している面の反対側)にフィルム貼りします
オプションの部材です
カット寸法等は開口寸法に応じてご提案させていただきます
ガラス戸当たり部やガラス棚の破損防止などにご使用いただけます
商品番号 素材 長さ 価格(税別) カット代(税別)
04722 ビニール:硬質タイプ 2000mm 650円 50円

ステンレス製の戸引手付の破損止です ガラス引戸の破損止めとしてご使用いただけます

商品番号 素材 長さ 価格(税別) カット代(税別)
05830 ステンレス:ヘアーライン 2000mm 9,770円 400円
受付カウンター、各種窓口の簡 易ロックです
地震の際の揺れによるガラス引戸はずれ防止にもなります
商品番号 素材 価格(税別)
71540 ABS樹脂:白 970円
振動や風によるガラス扉の
ガタ付を抑えます
商品番号 素材 長さ 価格(税別) カット代(税別)
02364 ポリカーボネート:透明 - 220円 -
マップ画像 見積・注文
素材・カラー・線数・取付方法・下レール ・ガラス厚み別に様々なプランがあります 最適なプランをお選び下さい
マップ画像 見積・注文
セットプランの選び方をまとめました
よく分からない方は一度ご確認下さい
お問い合わせ
ご不明な点やご質問等ありましたらお電話ください
お見積り・ご注文等の際はホームページの「お見積り・ご注文フォーム」
もしくは「FAX用お見積り・ご注文フォーム」が便利です
株式会社コダマガラス 担当:児玉(こだま)
よりご返答させていただきます
